网络小记

2022-08-26 约 1195 字预计阅读 3 分钟

1、路由协议

1.1 路由表

路由表是基于IPv4或IPv6的指导网络流量走向的数据表。
基本参数：目的网络、来源、下一跳、出接口、优先级、度量值
路由优先级：

路由协议	外部优先级
FDirect	0
OSPF	10
IS-IS	15
Static	60
RIP	100
OSPF ASE	150
OSPF NSSA	150
IBGP	255
EBGP	255

1.2 直连路由

1.3 静态路由

静态路由是手工填写的路由表，一般指定了目的网络、下一跳，出接口、优先级可以按需配置。

1.4 OSPF

1.5 BGP

IBGP

EBGP

1.6 IGRP/EIGRP

1.7 策略路由

1.8 RIP

1.9 IS-IS

2、VPN

2.1 GRE

2.2 IPsec

2.3 SSL VPN

3、隧道技术

3.1 MPLS VPN

3.2 VxLAN

4、STP

4.1 STP

1、STP的角色和状态
STP的设备角色：根桥、非根桥。
STP的端口角色：根端口、指定端口、预备端口。
STP的端口状态：init、blocking、listening、learning、forwarding、disable。

2、STP实验1

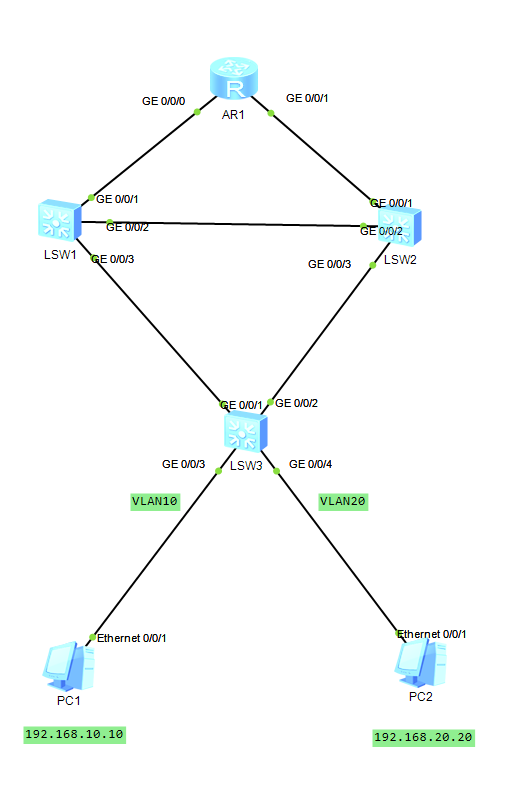

实验拓扑：
实验配置：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52


AR1:
interface GigabitEthernet0/0/0
 ip address 192.168.10.1 255.255.255.0
interface GigabitEthernet0/0/1
 ip address 192.168.20.1 255.255.255.0
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255

LSW1：
stp mode stp
stp instance 0 root primary
interface GigabitEthernet0/0/1
 port hybrid pvid vlan 10
 port hybrid untagged vlan 10 20
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/3
 port hybrid pvid vlan 10
 port hybrid untagged vlan 10 20

LSW2：
stp mode stp
stp instance 0 root secondary
interface GigabitEthernet0/0/1
 port hybrid pvid vlan 20
 port hybrid untagged vlan 10 20
interface GigabitEthernet0/0/2
 port link-type trunk
 port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/3
 port hybrid pvid vlan 20
 port hybrid untagged vlan 10 20

LSW3：
stp mode stp
interface GigabitEthernet0/0/1
 port hybrid pvid vlan 10
 port hybrid untagged vlan 10 20
interface GigabitEthernet0/0/2
 port hybrid pvid vlan 20
 port hybrid untagged vlan 10 20
interface GigabitEthernet0/0/3
 port hybrid pvid vlan 10
 port hybrid untagged vlan 10 20
 stp edged-port enable
interface GigabitEthernet0/0/4
 port hybrid pvid vlan 20
 port hybrid untagged vlan 10 20
 stp edged-port enable
说明：
stp edge-port作用：使端口变为边缘端口，不参与stp计算，加快stp收敛速度。

STP状态：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16


<LSW1>dis stp bri
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/2        DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
<LSW2>DIS STP BRI
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/2        ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
<LSW3>DIS STP BRI
 MSTID  Port                        Role  STP State     Protection
   0    GigabitEthernet0/0/1        ROOT  FORWARDING      NONE
   0    GigabitEthernet0/0/2        ALTE  DISCARDING      NONE
   0    GigabitEthernet0/0/3        DESI  FORWARDING      NONE
   0    GigabitEthernet0/0/4        DESI  FORWARDING      NONE

实验结果：PC1和PC2到AR1通。

3、STP实验2

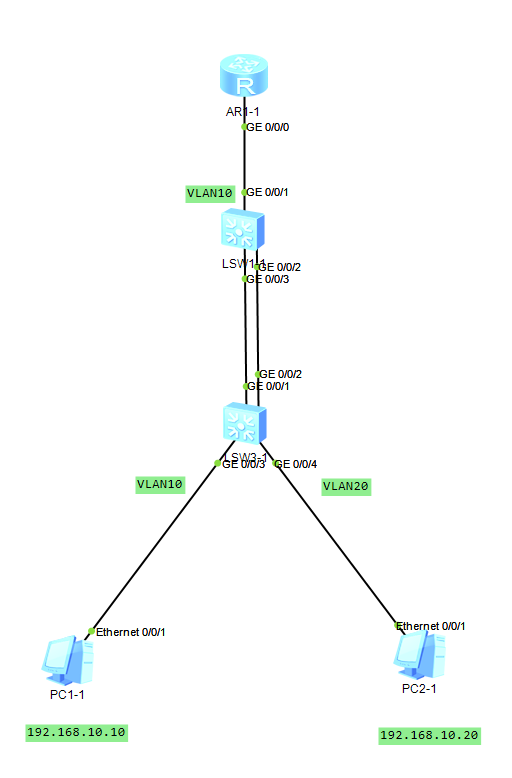

实验拓扑：

实验配置：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34


AR1-1：
interface GigabitEthernet0/0/0
 ip address 192.168.10.1 255.255.255.0
interface LoopBack0
 ip address 1.1.1.1 255.255.255.255

LSW1-1：
stp disable
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/1
 port link-type access
 port default vlan 10
interface GigabitEthernet0/0/2
 eth-trunk 1
interface GigabitEthernet0/0/3
 eth-trunk 1

LSW3-1：
stp disable
interface Eth-Trunk1
 port link-type trunk
 port trunk allow-pass vlan 10 20
interface GigabitEthernet0/0/1
 eth-trunk 1
interface GigabitEthernet0/0/2
 eth-trunk 1
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 10
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 20

实验结果：PC1-1到AR1-1通，PC2-1到AR1-1不通。说明：链路聚合时，聚合的链路可以看作是一条链路，聚合的链路无需考虑成环问题。

4.2 RSTP

4.3 MSTP

5、高可靠技术

5.1 设备级

堆叠

5.2 MLag

5.3 VRRP

5.2 链路级

手工链路聚合

静态链路聚合

动态链路聚合

1、DHCP续租

有50%和87.5%两个时间点。

客户端获得DHCP租约后，开始工作。租期达到50%时，对目前的DHCP服务器发送DHCP Request以请求更新DHCP租约，若未得到回复，租期达到87.5%时，对网络内广播DHCP Discover，以请求其它DHCP服务器的租约。租期届满未收到任何回复，DHCP租约取消。大致过程如下：

0	0%<t<50%	50%<=t<87.5%	>=87.5%
init	正常工作	DHCP Request	DHCP Discover

2、IPv6 Solicited Node Multical Address 被请求节点组播地址
